Introdução

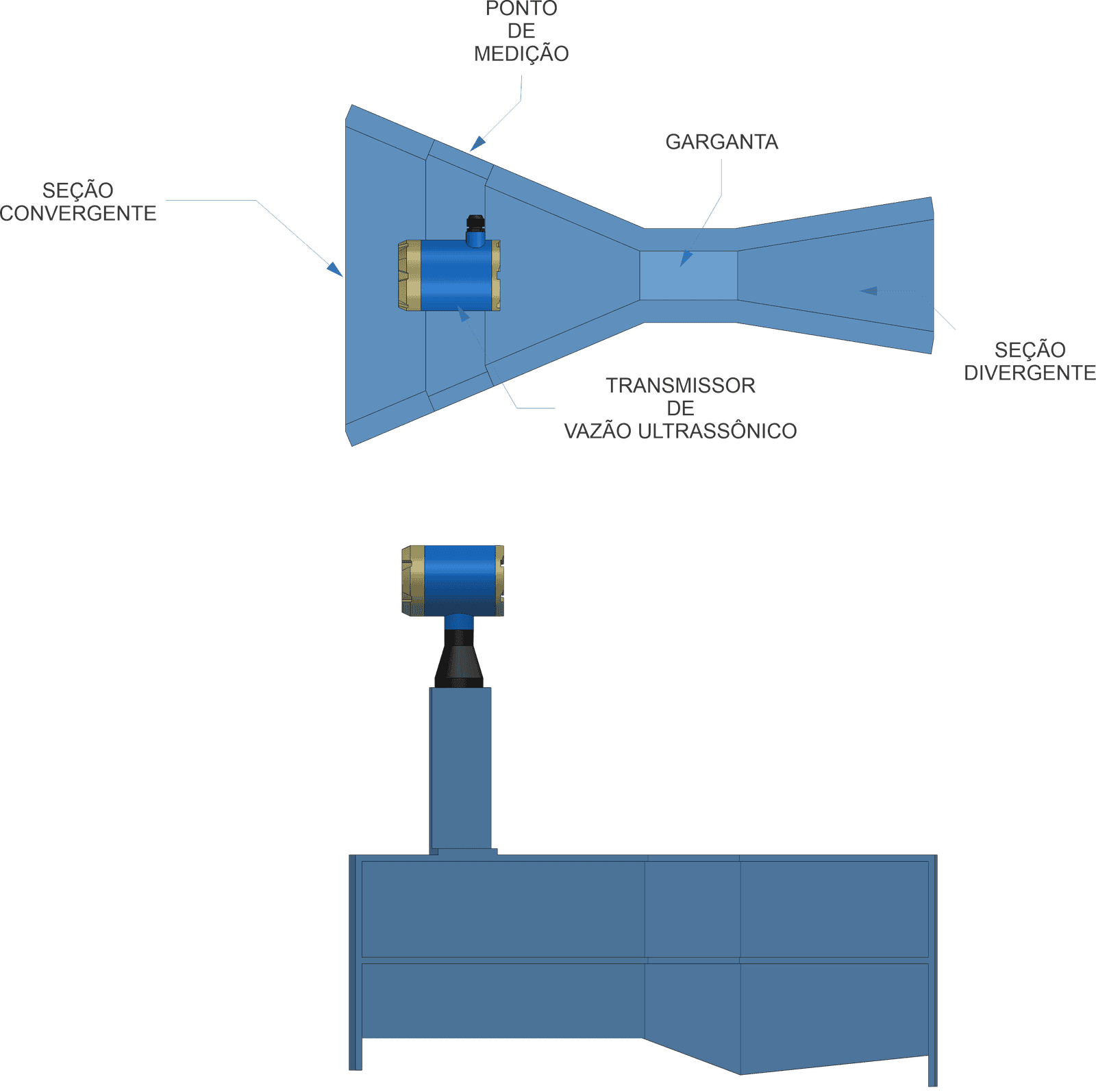

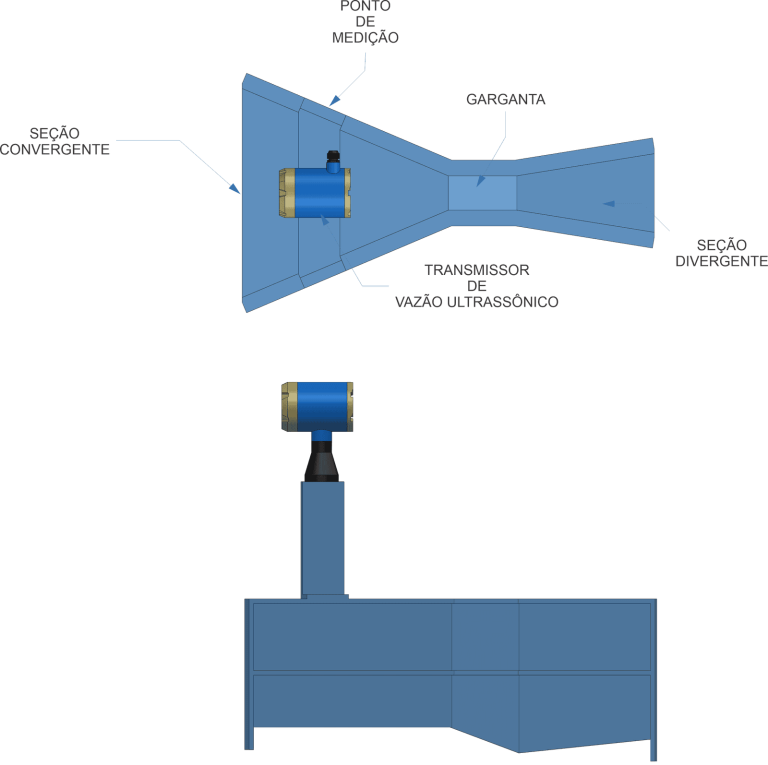

A calha Parshall é um dispositivo essencial para medir a vazão de líquidos em canais abertos, sendo amplamente utilizada em sistemas de irrigação, estações de tratamento de água e monitoramento de efluentes. Sua estrutura consiste em um canal feito de concreto, metal ou fibra de vidro, projetado com uma redução gradual na largura, seguido por uma seção convergente, uma garganta estreita e uma seção divergente. À medida que o líquido flui pela calha, a variação na área de escoamento provoca mudanças na velocidade e no nível do fluido, possibilitando uma medição precisa e confiável da vazão.

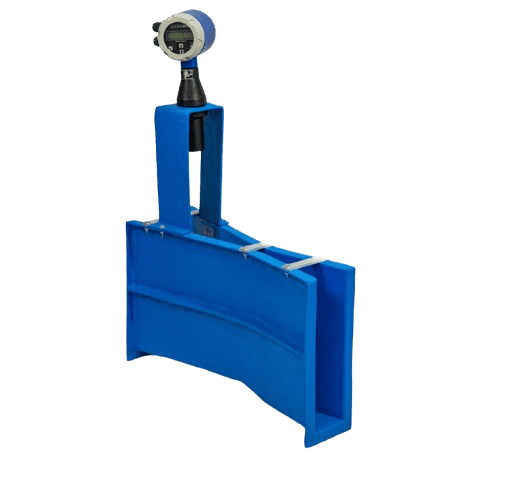

O BLIT-U é um medidor de nível ultrassônico projetado para oferecer medições precisas em diversas aplicações, incluindo a medição de vazão em calhas Parshall. Aqui estão as etapas para parametrização do dispositivo:
- Parametrizar a Distância Máxima:
- A distância máxima deve ser configurada como a distância entre a face do sensor e o fundo da calha. Esta medida é essencial para garantir leituras precisas. Acesse o menu de configuração do BLIT-U e localize a opção de “Distância Máxima”. Insira o valor correspondente à distância entre o sensor e o fundo da calha.
- Aplicação: Selecionar Calha Parshall:
- No menu de aplicação, certifique-se de selecionar a opção “Calha Parshall”. Isso instrui o BLIT-U a adotar as características específicas desse tipo de calha para a medição de vazão.
3. Selecionar o Tamanho da Calha Parshall:
- Dentro das opções de configuração, localize a configuração P[1] que se refere ao tamanho da calha. Selecione o tamanho correspondente à calha Parshall em questão. Esta informação é crucial para a correta interpretação dos dados e cálculos de vazão.
- Vazão em 4mA: Inserir a Vazão Mínima da Calha:
- Configurar a vazão em 4mA é fundamental para indicar a vazão mínima que o BLIT-U deve detectar. Consulte as especificações do fabricante da calha Parshall e insira o valor correspondente no menu de configuração do BLIT-U.
- Vazão em 20mA: Inserir a Vazão Máxima da Calha:
- Similarmente, configure a vazão em 20mA inserindo o valor correspondente à vazão máxima permitida pela calha Parshall. Esta informação é crucial para garantir que o BLIT-U forneça leituras proporcionais à variação de vazão na calha.
Conclusão
Ao contrário de outros métodos de medição de vazão, como o uso de tubos de Pitot ou medidores de vazão de varredura, os transmissores de nível ultrassônicos não requerem contato físico com o fluido, o que significa que não há risco de obstrução ou danos ao equipamento. Além disso, eles são fáceis de instalar e manter, o que resulta em economia de tempo e custos.
Em resumo, a aplicação de transmissores de nível ultrassônicos para medição de vazão em calhas Parshall é uma escolha inteligente devido à sua precisão, confiabilidade, resistência à corrosão e facilidade de uso. Eles são uma solução eficiente e econômica para medições de vazão em aplicações industriais e ambientais.
Lembramos a importância de não realizar alterações em outros parâmetros sem a orientação do suporte técnico da Indflow. Em caso de dúvidas ou problemas, entre em contato com nosso suporte técnico para assistência personalizada. A segurança e a precisão das medições são nossas prioridades, e estamos aqui para garantir o desempenho ideal do seu BLIT-U.
