Introdução
Em um mundo cada vez mais conectado e orientado por dados, a capacidade de monitorar remotamente ativos e processos tornou-se não apenas uma vantagem competitiva, mas muitas vezes uma necessidade operacional e regulatória. No saneamento, na indústria e no agronegócio, a gestão eficiente de recursos hídricos, o controle de níveis em reservatórios e a conformidade com legislações ambientais, como as exigências de outorga para captação de água, dependem crucialmente de dados precisos e atualizados.
No entanto, o monitoramento tradicional frequentemente esbarra em desafios significativos: custos elevados de infraestrutura de comunicação (cabos, redes celulares em áreas remotas), dificuldade de acesso a pontos de medição distantes ou de difícil alcance, e a necessidade de coletas manuais de dados, que são demoradas, sujeitas a erros e pouco frequentes. É neste cenário que a Internet das Coisas (IoT) e, especificamente, a tecnologia LoRaWAN (Long Range Wide Area Network), emergem como soluções transformadoras para a telemetria.
LoRaWAN oferece comunicação sem fio de longo alcance e baixo consumo de energia, ideal para conectar sensores e dispositivos em vastas áreas geográficas, mesmo onde a infraestrutura tradicional falha. Combinada com plataformas de visualização de dados como o Grafana, a telemetria LoRaWAN permite não apenas coletar dados remotamente, mas também transformá-los em informações visuais e acionáveis, facilitando a tomada de decisões, a otimização de processos e o cumprimento de regulamentações.
A Indflow, na vanguarda da instrumentação e automação, oferece o BLIT-NW, um dispositivo de telemetria LoRaWAN projetado para ser o elo inteligente entre seus sensores de campo e a nuvem. Neste artigo, vamos explorar o potencial da dupla LoRaWAN e Grafana para revolucionar o monitoramento de água, nível e outorga.
Desvendando o LoRaWAN: Longo Alcance e Baixo Consumo
Para entender o poder da telemetria moderna, é essencial conhecer a tecnologia que a viabiliza. LoRaWAN é um protocolo de rede de área ampla e baixa potência (LPWAN) projetado para conectar sem fio dispositivos alimentados por bateria à Internet em redes regionais, nacionais ou globais.
LoRa: Refere-se à tecnologia de modulação de rádio subjacente (desenvolvida pela Semtech), que permite a comunicação de longo alcance (vários quilômetros em áreas rurais, centenas de metros a poucos quilômetros em áreas urbanas) com altíssima eficiência energética. Utiliza espectro de rádio não licenciado (ISM – Industrial, Scientific, Medical), como 915 MHz nas Américas e 868 MHz na Europa.
LoRaWAN: É o protocolo de comunicação de rede e arquitetura do sistema que opera sobre a camada física LoRa. Define como os dispositivos se comunicam com os gateways, como os dados são roteados para os servidores e como a segurança é gerenciada. É um padrão aberto mantido pela LoRa Alliance.
Principais Características e Vantagens do LoRaWAN para Telemetria:
- Longo Alcance: Permite cobrir grandes áreas com um número relativamente pequeno de gateways, reduzindo custos de infraestrutura.
- Baixo Consumo de Energia: Dispositivos finais (sensores) podem operar por anos com uma única bateria, ideal para locais sem acesso à rede elétrica.
- Baixo Custo: Tanto os dispositivos quanto a infraestrutura de rede tendem a ser mais acessíveis que outras tecnologias de comunicação sem fio de longo alcance.
- Alta Capacidade de Rede: Um único gateway pode gerenciar milhares de dispositivos.
Boa Penetração: O sinal LoRa consegue atravessar obstáculos e penetrar em edifícios melhor que outras tecnologias sem fio de maior frequência. - Segurança: Incorpora criptografia ponta a ponta (AES-128) para proteger os dados transmitidos.
- Padronização e Interoperabilidade: Sendo um padrão aberto, promove a interoperabilidade entre dispositivos e redes de diferentes fabricantes.
Arquitetura da Rede LoRaWAN:
- End Devices (Nós): São os sensores ou dispositivos de campo (como o BLIT-NW conectado a um medidor de nível ou vazão) que coletam dados e os transmitem via rádio LoRa.
- Gateways: Atuam como pontes, recebendo as mensagens LoRa dos End Devices e encaminhando-as para um servidor de rede via conexão IP (Ethernet, celular, satélite).
- Network Server (Servidor de Rede): Gerencia a rede, remove mensagens duplicadas, adapta taxas de dados, encaminha mensagens para o servidor de aplicação correto e gerencia as chaves de segurança.
- Application Server (Servidor de Aplicação): Processa os dados recebidos dos sensores, armazena-os e os disponibiliza para as aplicações do usuário final (como plataformas de visualização ou sistemas de controle).
Aplicações da Telemetria LoRaWAN em Recursos Hídricos
Monitoramento de Nível
- Reservatórios de Água: Empresas de saneamento podem monitorar em tempo real o nível dos reservatórios de distribuição, otimizando o bombeamento e garantindo o abastecimento contínuo.

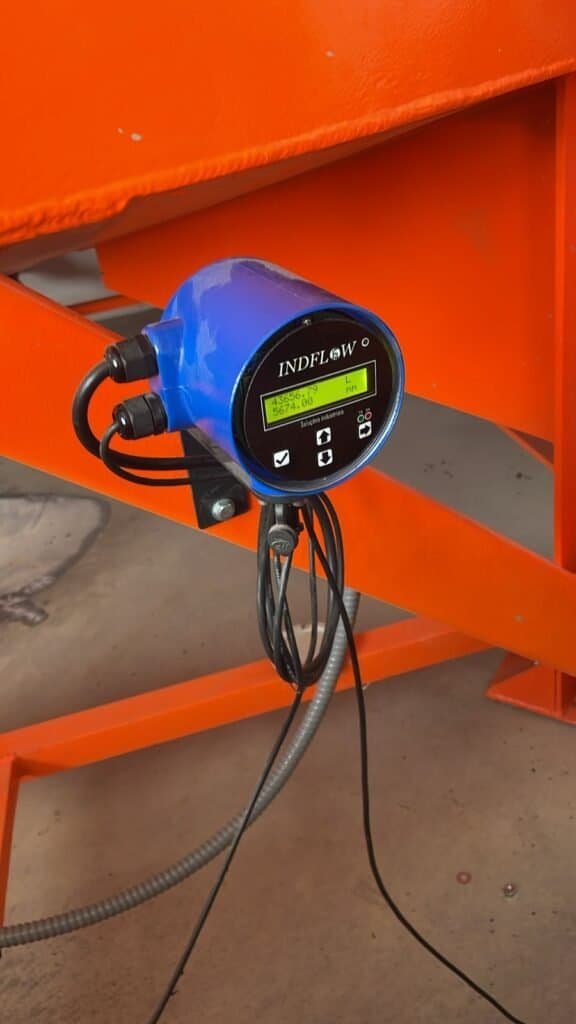

- Tanques Industriais: Indústrias podem gerenciar estoques de matérias-primas ou produtos acabados, evitando transbordamentos ou falta de material.
- Estações de Tratamento (ETAs/ETEs): O nível em tanques de processo (floculadores, decantadores, tanques de aeração) pode ser monitorado para garantir a eficiência do tratamento.
- Rios, Lagos e Poços: Órgãos ambientais ou empresas podem monitorar níveis de corpos d’água para estudos hidrológicos, controle de cheias ou gestão de recursos subterrâneos.
Medição de Vazão e Consumo de Água
- Redes de Distribuição (Saneamento): A instalação de medidores de vazão (como o BLIT-EM) em pontos estratégicos da rede (macromedição), conectados via LoRaWAN, permite às companhias de saneamento monitorar o fluxo por setor, calcular balanços hídricos e identificar rapidamente vazamentos ou perdas não técnicas.
- Consumo Individualizado: Hidrômetros residenciais ou industriais com saída de pulso podem ser conectados a dispositivos LoRaWAN, permitindo a leitura remota e automática do consumo, eliminando a necessidade de leituras manuais e possibilitando faturamento mais preciso e detecção de fraudes.
- Irrigação (Agronegócio): Medidores de vazão (como o BLIT-EM ou IMVT) instalados na captação ou em setores de irrigação, comunicando-se via LoRaWAN, permitem aos agricultores monitorar e controlar com precisão o volume de água aplicado, otimizando o uso e reduzindo custos.
BLIT-NW da Indflow: O Elo Inteligente da sua Telemetria
Funcionalidades e Vantagens do BLIT-NW:
- Múltiplas Entradas: Equipado com entradas versáteis para conectar diferentes tipos de sensores:
- Entradas de Pulso: Para hidrômetros, medidores de vazão com saída de pulso.
- Entradas Analógicas (4-20mA): Para transmissores de nível, pressão, temperatura, etc.
- Interface Serial RS485 (Modbus RTU): Para comunicação com instrumentos digitais.
- Compatibilidade Ampla: Pode ser conectado a uma vasta gama de sensores e instrumentos da Indflow (BLIT-R, BLIT-U, BLIT-EM, IMVT) e de outros fabricantes.
- Comunicação LoRaWAN Integrada: Módulo LoRaWAN embarcado para transmissão de dados sem fio de longo alcance.
- Configuração Flexível: Permite configurar os intervalos de leitura e transmissão, otimizando o consumo de bateria.
- Baixo Consumo de Energia: Projetado para operar por longos períodos com alimentação por bateria (dependendo da configuração e frequência de transmissão).
- Robustez: Construído para suportar condições ambientais adversas encontradas em instalações externas ou industriais.
- Facilidade de Integração: Simplifica a conexão de sensores legados ou novos a uma rede LoRaWAN.
Visualização e Análise de Dados com Grafana
Coletar dados remotamente é apenas metade da solução. Para que esses dados se tornem realmente úteis, eles precisam ser transformados em informações visuais, compreensíveis e acionáveis. É aqui que entra o Grafana.
Grafana é uma plataforma de software livre (open-source) extremamente popular para visualização, monitoramento e análise de dados de séries temporais. Ele permite criar dashboards interativos e personalizados, conectando-se a diversas fontes de dados.

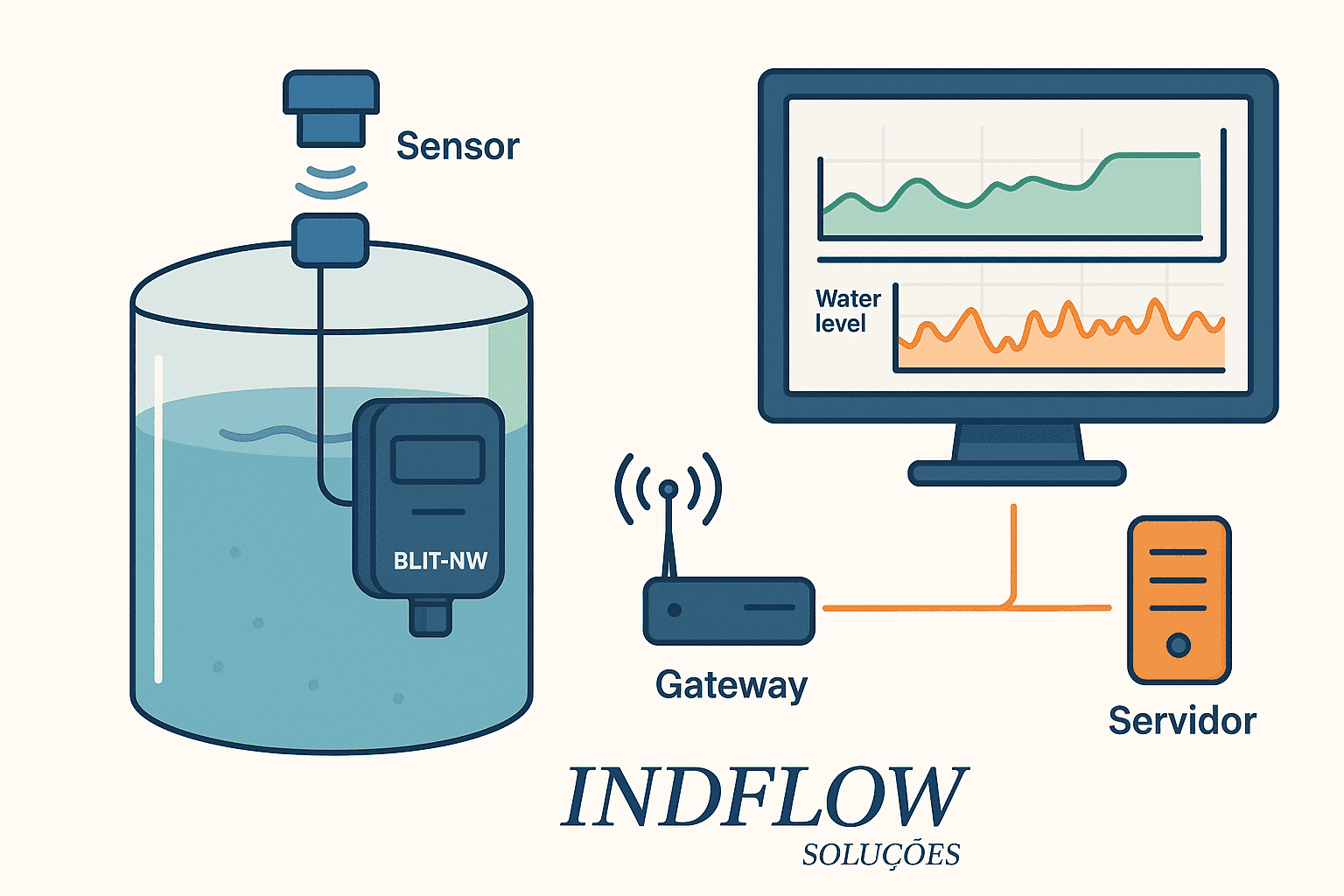

Integração LoRaWAN -> Banco de Dados -> Grafana
- Coleta: O sensor (ex: nível, vazão) mede o parâmetro.
- Transmissão: O BLIT-NW lê o sensor e transmite os dados via LoRaWAN.
- Recepção: O Gateway recebe a mensagem LoRa e a encaminha para o Network Server.
- Processamento: O Network Server valida a mensagem e a envia para o Application Server.
- Armazenamento: O Application Server decodifica os dados e os armazena em um banco de dados otimizado para séries temporais (como InfluxDB, TimescaleDB, Prometheus).
- Visualização: O Grafana é configurado para usar o banco de dados como fonte de dados (Data Source). Os usuários criam dashboards no Grafana para consultar e visualizar os dados armazenados.

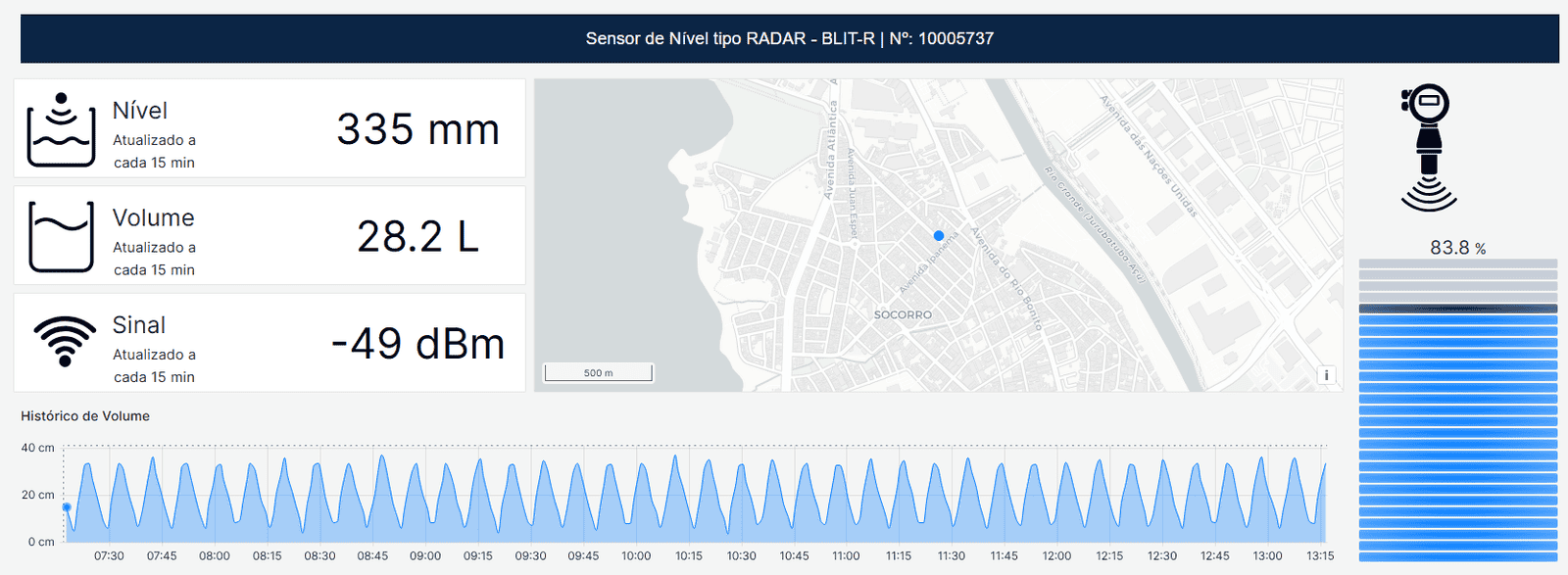

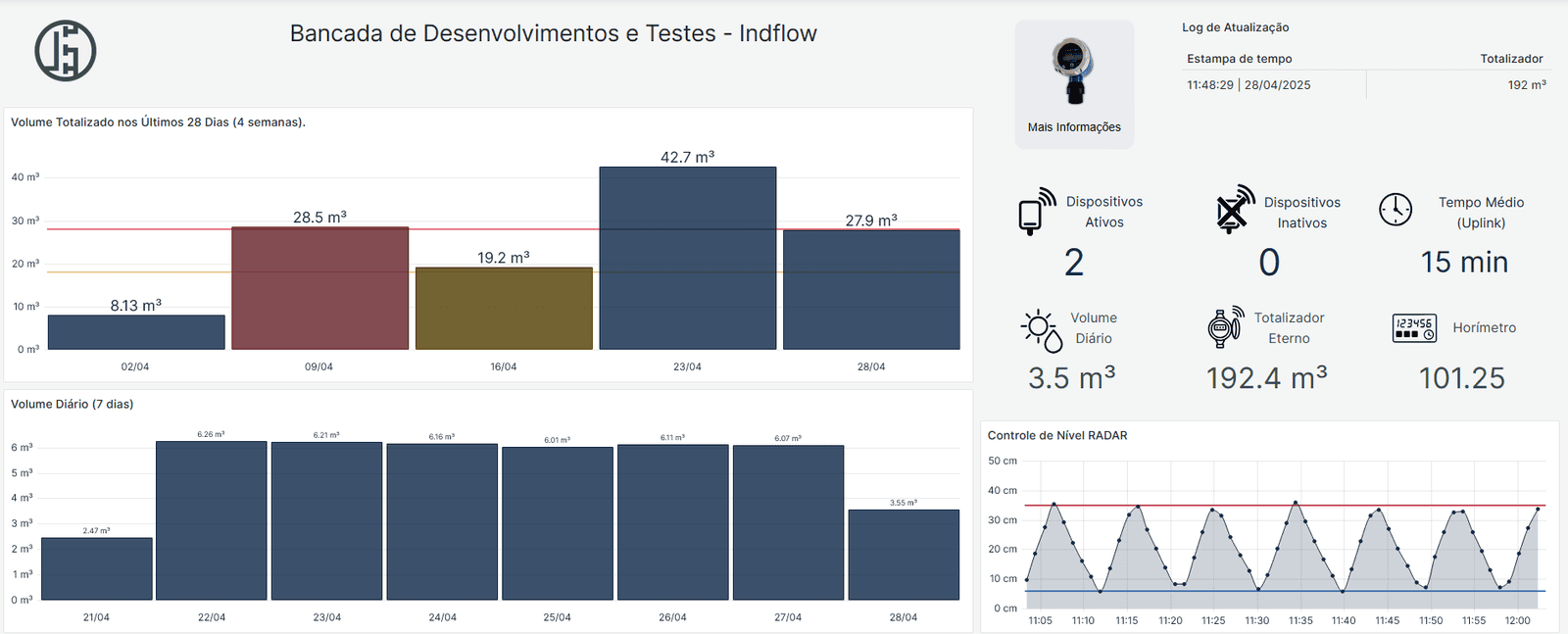

Criação de Dashboards Interativos no Grafana
- Gráficos de Tendência: Visualize a evolução do nível, vazão, pressão ou temperatura ao longo do tempo (horas, dias, meses).
- Gauges (Medidores): Mostre o valor atual de um parâmetro de forma clara e imediata (ex: nível atual do reservatório).
- Tabelas: Apresente dados históricos ou resumos de consumo.
- Mapas: Exiba a localização geográfica dos sensores e seu status atual (ex: nível normal, alerta).
- Alertas: Configure regras de alerta no Grafana para ser notificado (via email, Slack, etc.) quando um parâmetro ultrapassar um limite crítico (ex: nível baixo/alto, vazão excessiva, volume de outorga próximo do limite, falha de comunicação do sensor).
- Relatórios: Gere relatórios periódicos com resumos de consumo, conformidade de outorga, etc.
Benefícios da Visualização com Grafana:
- Tomada de Decisão Rápida: Dashboards claros permitem identificar rapidamente tendências, anomalias ou problemas.
- Otimização de Operações: Entender o comportamento dos sistemas (ex: ciclos de bombeamento, padrões de consumo) ajuda a otimizar a operação e reduzir custos.
- Manutenção Preditiva: Identificar desvios ou falhas incipientes antes que causem problemas maiores.
- Conformidade e Auditoria: Facilita a demonstração de conformidade com regulamentações e a análise de dados históricos.
- Acesso Universal: Dashboards podem ser acessados de qualquer lugar através de um navegador web.
Implementando um Sistema de Telemetria LoRaWAN com Grafana
- Definição dos Requisitos: Identificar quais parâmetros medir, onde, com que frequência e qual a precisão necessária.
- Seleção dos Sensores: Escolher os sensores adequados para cada parâmetro (nível, vazão, pressão, etc.).
- Seleção do Dispositivo LoRaWAN: Escolher um dispositivo como o BLIT-NW para conectar os sensores à rede.
- Escolha da Rede LoRaWAN: Decidir entre usar uma rede pública (operada por terceiros) ou implantar uma rede privada com seus próprios gateways.
- Instalação e Configuração: Instalar os sensores, o BLIT-NW e os gateways (se rede privada). Configurar os dispositivos e registrá-los no Network Server.
- Configuração dos Servidores: Configurar o Network Server e o Application Server (podem ser soluções em nuvem ou auto-hospedadas).
- Integração com Banco de Dados e Grafana: Configurar o Application Server para enviar dados ao banco de dados e configurar o Grafana para visualizar esses dados.
Conclusão
A telemetria LoRaWAN representa um avanço significativo na forma como monitoramos recursos hídricos, níveis e processos em locais remotos ou de difícil acesso. Seu longo alcance, baixo consumo de energia e custo acessível abrem portas para aplicações que antes eram inviáveis.
Quando combinada com o poder de visualização e análise do Grafana, a telemetria LoRaWAN transforma dados brutos de sensores em insights valiosos, permitindo uma gestão mais inteligente, eficiente e proativa. Seja para otimizar o abastecimento de água, garantir a conformidade com a outorga, detectar vazamentos precocemente ou controlar processos industriais, a dupla LoRaWAN e Grafana oferece uma solução robusta e moderna.
O BLIT-NW da Indflow desempenha um papel crucial neste ecossistema, servindo como o elo confiável entre seus sensores de campo e a rede LoRaWAN, simplificando a coleta e transmissão de dados. Com sua versatilidade de entradas e construção robusta, o BLIT-NW está pronto para conectar suas operações ao futuro da telemetria.
Se você busca modernizar seu monitoramento, aumentar a eficiência e ter controle total sobre seus dados de nível, vazão ou conformidade de outorga, explore o potencial da telemetria LoRaWAN com visualização em Grafana. Entre em contato com a equipe da Indflow. Nossos especialistas podem ajudá-lo a projetar a solução completa, desde a seleção dos sensores e do BLIT-NW até a integração com plataformas de visualização, garantindo que você tenha as informações de que precisa, quando e onde precisar.
