Introdução
No mundo industrial, do saneamento e do agronegócio, a medição precisa do nível de líquidos e sólidos é fundamental para garantir a eficiência dos processos, a segurança das operações e o controle adequado dos recursos. Seja em reservatórios de água, tanques de produtos químicos ou estações de tratamento de efluentes (ETEs), conhecer com exatidão o nível dos materiais armazenados é uma necessidade constante.
Neste cenário de exigências crescentes por precisão e confiabilidade, os transmissores de nível radar se destacam como uma solução tecnologicamente avançada, oferecendo medição sem contato, alta precisão e robustez mesmo em condições adversas. A tecnologia radar revolucionou a forma como monitoramos níveis, superando limitações de métodos tradicionais e proporcionando resultados consistentes em uma ampla variedade de aplicações.
A Indflow, empresa especializada em soluções de instrumentação industrial, desenvolveu o BLIT-R, um transmissor de nível radar que incorpora o que há de mais moderno nesta tecnologia, atendendo às necessidades mais exigentes do mercado brasileiro. Neste artigo, vamos explorar em detalhes como funciona esta tecnologia fascinante, suas vantagens, aplicações e como o sensor de nível radar BLIT-R pode transformar seus processos de medição.
O que é um Transmissor de Nível Radar?
Um transmissor de nível radar é um dispositivo eletrônico que utiliza ondas eletromagnéticas na faixa de micro-ondas para determinar a distância até a superfície de um material, seja ele líquido ou sólido. Diferentemente de tecnologias que necessitam de contato físico com o produto, o radar opera sem tocar na substância medida, o que o torna ideal para aplicações com materiais corrosivos, tóxicos, viscosos ou em alta temperatura.

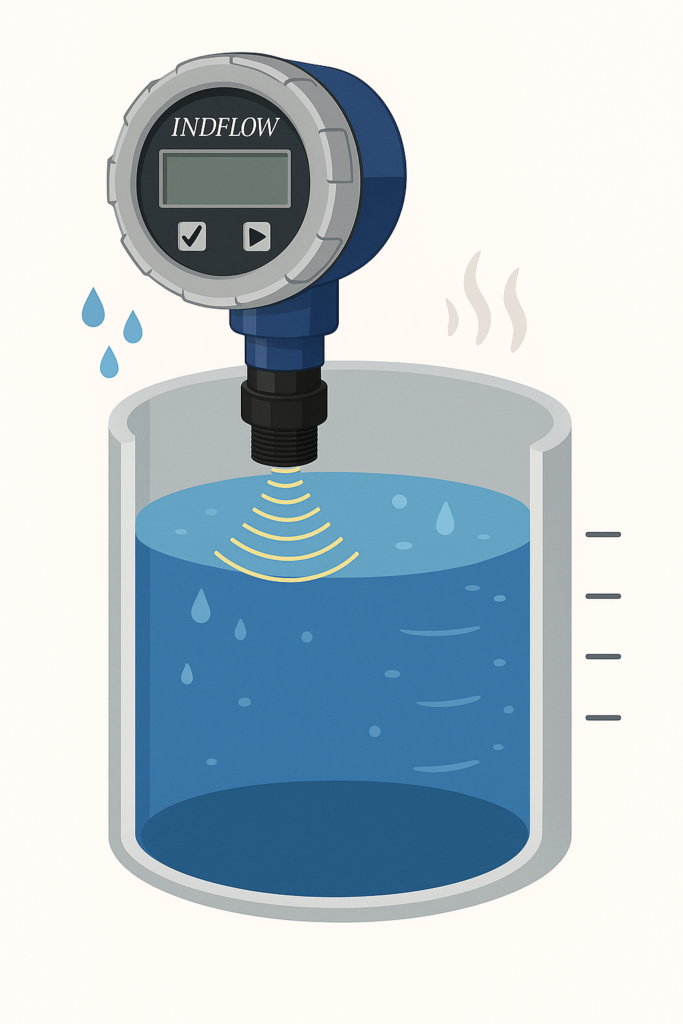

O princípio básico de funcionamento é relativamente simples: o transmissor emite um sinal de micro-ondas em direção à superfície do material. Quando este sinal atinge a superfície, parte da energia é refletida de volta ao transmissor. O dispositivo mede o tempo decorrido entre a emissão do sinal e a recepção do eco (reflexão), e com base neste tempo, calcula a distância até a superfície. Este método é conhecido como “Tempo de Voo” (Time of Flight – ToF).
A partir da distância medida e conhecendo-se a altura total do tanque ou reservatório, o transmissor calcula o nível do material. Esta informação pode ser transmitida para sistemas de controle através de sinais padronizados como 4-20mA, HART, Modbus ou outros protocolos de comunicação industrial.
Como Funciona a Tecnologia Radar para Nível?
Para compreender melhor o funcionamento dos sensores de nível radar, vamos aprofundar no princípio do Tempo de Voo (ToF) e nas diferentes tecnologias radar disponíveis.
Princípio do Tempo de Voo (ToF)
As ondas eletromagnéticas viajam à velocidade da luz (aproximadamente 300.000 km/s no vácuo). Quando o transmissor emite um sinal radar, este viaja até a superfície do material, é refletido e retorna ao receptor. O tempo total desta viagem (ida e volta) é medido com extrema precisão.
A distância até a superfície pode ser calculada pela fórmula:
Distância = (Velocidade da luz × Tempo de voo) ÷ 2
A divisão por 2 é necessária porque o tempo medido inclui tanto o percurso de ida quanto o de volta do sinal.
Tipos de Tecnologia Radar
Radar Pulsado
Radar de Onda Contínua Modulada em Frequência (FMCW)
No radar pulsado, o transmissor emite pulsos curtos e intensos de energia de micro-ondas em direção à superfície do material. Entre os pulsos, o dispositivo “escuta” os ecos retornados. A distância é calculada com base no tempo entre a emissão do pulso e a recepção do eco.
Vantagens do radar pulsado:
- Menor consumo de energia, ideal para aplicações alimentadas por bateria.
- Boa performance em distâncias curtas.
- Geralmente mais simples e de menor custo.
Desvantagens:
- Pode ter menor precisão em algumas aplicações.
- Pode ser mais suscetível a interferências em ambientes ruidosos.
O radar FMCW emite um sinal contínuo cuja frequência varia linearmente ao longo do tempo (uma “varredura” de frequência). Quando o eco retorna, sua frequência é comparada com a frequência que está sendo emitida naquele momento. A diferença entre essas frequências é proporcional ao tempo de voo e, consequentemente, à distância. Esta é a tecnologia empregada no BLIT-R da Indflow.
Vantagens do radar FMCW:
- Maior precisão, podendo chegar a ±1 mm em condições ideais.
- Melhor relação sinal-ruído, o que o torna mais confiável em ambientes desafiadores.
- Melhor capacidade de detectar superfícies com baixa refletividade.
- Superior na discriminação de ecos falsos ou múltiplos.
Desvantagens:
- Geralmente mais complexo e de maior custo inicial.
- Maior consumo de energia comparado ao pulsado.
Frequências de Operação
Os transmissores de nível radar operam em diferentes bandas de frequência, cada uma com características específicas:
- Banda C (4-8 GHz): Menor frequência, maior comprimento de onda. Menos afetada por poeira e vapor, mas com um ângulo de feixe mais amplo, exigindo mais espaço livre.
- Banda K (18-26 GHz): Frequência intermediária, bom equilíbrio entre foco do feixe e penetração em vapores. Uma escolha comum para muitas aplicações.
- Banda W (60-85 GHz): Alta frequência, comprimento de onda muito curto. Proporciona um feixe extremamente focado (ângulo pequeno), ideal para tanques estreitos, com obstáculos internos ou agitadores. Mais sensível a condensação e poeira densa.
A escolha da frequência ideal depende das condições específicas da aplicação, como o tipo de material, a presença de vapor ou poeira, e a geometria do tanque.
Constante Dielétrica e Reflexão do Sinal
Um fator crucial para o desempenho de um transmissor radar é a constante dielétrica (εr) do material sendo medido. Esta propriedade indica a capacidade do material de refletir as ondas de radar.
- Água: εr ≈ 80 (excelente reflexão)
- Óleos e Solventes: εr ≈ 2-7 (reflexão moderada a boa)
- Sólidos (grãos, pós): εr ≈ 1.5-10 (reflexão variável)
Quanto maior a constante dielétrica, mais forte será o eco e, consequentemente, mais fácil e precisa será a medição. Materiais com baixa constante dielétrica (< 1.9) podem ser desafiadores e exigir radares de alta sensibilidade ou tecnologia de guia de onda.
Componentes Principais de um Transmissor Radar
Antena
A antena é responsável por emitir o sinal radar e captar o eco refletido. A escolha da antena impacta o foco do feixe e a adequação a diferentes ambientes:
- Antena Cônica (Horn Antenna): A mais comum, oferece boa diretividade e proteção contra condensação. Disponível em diferentes tamanhos para otimizar o foco.
- Antena de Lente: Utiliza uma lente dielétrica (geralmente PTFE ou PEEK) para focar o sinal, resultando em um feixe mais estreito. Ideal para tanques estreitos, com bocais longos ou com obstáculos.
- Antena de Haste (Rod Antenna): Geralmente encapsulada em PTFE, adequada para líquidos agressivos.
Módulo Eletrônico
Display e Interface
Muitos transmissores modernos, incluindo o BLIT-R, possuem um display local (LCD) e teclado que permitem:
- Visualizar as medições em tempo real (nível, distância, qualidade do sinal).
- Configurar parâmetros do dispositivo (altura do tanque, tipo de material, unidades, etc.).
- Realizar diagnósticos e visualizar curvas de eco para análise avançada.
Conexão ao Processo
A forma como o transmissor é montado no tanque ou reservatório é crucial. As conexões mais comuns incluem:
- Flanges: Padrões ANSI, DIN, JIS para montagem segura e vedada.
- Conexões Roscadas: NPT ou BSP para instalações mais simples ou em tanques menores.
- Suportes de Montagem: Para instalação em tetos ou paredes de reservatórios abertos.
Invólucro e Proteção
Vantagens da Medição de Nível por Radar
Medição Sem Contato
- Ausência de desgaste mecânico.
- Nenhuma contaminação do produto.
- Nenhuma interferência com o processo (ex: agitação).
- Vida útil prolongada do instrumento.
- Ideal para materiais corrosivos, tóxicos, pegajosos ou em alta temperatura.
Alta Precisão e Confiabilidade
- Precisão típica de ±2 mm ou melhor (como no BLIT-R).
- Excelente repetibilidade e estabilidade a longo prazo.
- Medições confiáveis mesmo com variações nas condições do processo.
Insensibilidade a Variações Ambientais
A medição radar é praticamente imune a variações de:
- Densidade do material.
- Pressão e temperatura no espaço livre do tanque.
- Vácuo.
- Composição do gás ou vapor acima do produto (com exceções para vapores muito densos ou dielétricos).
Robustez em Condições Adversas
- Opera eficientemente em ambientes com poeira, vapor ou condensação (a escolha da frequência é importante).
- Lida bem com superfícies turbulentas ou agitadas.
- Pode medir através de espuma leve (dependendo da densidade e espessura).
Versatilidade de Aplicação
Adequado para uma vasta gama de produtos:
- Líquidos (água, químicos, combustíveis, alimentos).
- Lamas e suspensões.
- Sólidos granulados (grãos, cimento, plásticos, minérios).
- Pós (com boa refletividade).
Baixa Manutenção
Aplicações Típicas do Transmissor de Nível Radar
Reservatórios de Água e Efluentes (Saneamento)
Essencial para a gestão hídrica:
- Monitoramento de nível em reservatórios de água tratada.
- Controle de nível em estações elevatórias de água ou esgoto.
- Medição em tanques de ETEs (Estações de Tratamento de Esgoto): tanques de aeração, decantadores, digestores.
- Monitoramento de nível em ETAs (Estações de Tratamento de Água).
- Controle de nível em tanques de produtos químicos para tratamento (cloro, coagulantes).
Tanques Industriais
Aplicações diversas na indústria:
- Armazenamento de produtos químicos (ácidos, bases, solventes).
- Nível em tanques de combustíveis e óleos.
- Reservatórios de matérias-primas líquidas.
- Tanques de processo em indústrias alimentícias, de bebidas, farmacêuticas.

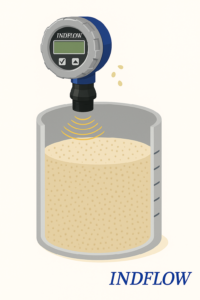

Silos e Armazenamento de Sólidos
Monitoramento de nível de sólidos a granel:
- Silos de grãos (milho, soja, trigo) no agronegócio.
- Armazenamento de cimento, calcário, gesso.
- Silos de plásticos granulados.
- Depósitos de minérios e carvão.
- Armazenamento de biomassa.
Mineração
Ambientes desafiadores:
- Medição de nível em tanques de polpa de minério.
- Controle de nível em espessadores e flotadores.
- Monitoramento de silos de minério.
Indústria de Petróleo e Gás
Aplicações críticas:
- Tanques de armazenamento de petróleo bruto e derivados.
- Separadores de fases (água-óleo-gás).
- Monitoramento de nível em reatores e vasos de processo.
Características Principais do BLIT-R:
- Tecnologia Avançada: Utiliza o princípio onda coerente para medições de alta precisão e excelente relação sinal-ruído.
- Excelente Precisão: Oferece medições com erro máximo típico de ±2 mm, garantindo controle preciso de seus processos.
- Faixa de Medição Ampla: Capaz de medir níveis em distâncias de até 20 metros, adequando-se a tanques e reservatórios de diversos tamanhos.
- Display Integrado: Interface amigável com display LCD que facilita a configuração, visualização das medições e diagnósticos em campo.
- Múltiplas Saídas: Disponível com saída analógica 4-20mA + protocolo de comunicação digital Modbus.
- Construção Robusta: Invólucro em alumínio ou aço inoxidável com alto grau de proteção (IP66/IP68), adequado para instalação em ambientes industriais severos.
- Antenas Otimizadas: Antena (lente FZP) adequada para diversas aplicações e condições de instalação.
- Software Inteligente: Algoritmos avançados para supressão de ecos falsos e detecção confiável da superfície mesmo em condições desafiadoras (ex: agitação, obstáculos).
Aplicações Ideais para o BLIT-R:
O BLIT-R da Indflow é especialmente adequado para:
- Reservatórios de Água: Monitoramento preciso de nível em reservatórios de abastecimento, garantindo o controle eficiente dos recursos hídricos.
- Estações de Tratamento (ETAs e ETEs): Medição confiável em tanques de tratamento, contribuindo para a automação e eficiência dos processos.
- Tanques Industriais: Controle de nível em tanques de produtos químicos, matérias-primas e produtos acabados.
- Silos: Monitoramento de nível em silos de grãos e outros materiais sólidos granulados.
Para saber mais detalhes técnicos e solicitar um orçamento do BLIT-R, visite a página do produto: Transmissor de Nível tipo Radar – BLIT-R
Considerações de Instalação e Configuração
Posicionamento Correto
- Instale o transmissor no topo do tanque, em um bocal perpendicular à superfície.
- Evite a proximidade com entradas de produto (jatos), agitadores, serpentinas ou outras obstruções que possam gerar ecos falsos ou bloquear o sinal.
- Mantenha uma distância mínima da parede do tanque (geralmente 1/6 do diâmetro).
Alinhamento
- A antena deve estar perfeitamente perpendicular à superfície do líquido para maximizar a reflexão do sinal de volta ao sensor.
- Em aplicações com sólidos que formam um cone (ângulo de repouso), pode ser necessário um suporte ajustável para direcionar o feixe ao ponto desejado.
Zona Morta (Distância de Bloqueio)
- Todo transmissor radar possui uma “zona morta” (blocking distance) próxima à antena onde a medição não é confiável.
- Certifique-se de que o nível máximo do material nunca invada esta zona.
- Consulte o manual do BLIT-R para a distância de bloqueio específica do modelo e antena utilizados.
Configuração dos Parâmetros
- Utilize a interface local ou software de configuração para inserir corretamente:
- Altura do tanque (distância da referência da antena até o fundo).
- Tipo de material (líquido ou sólido) e sua constante dielétrica aproximada (se conhecida).
- Unidades de medida desejadas.
- Parâmetros das saídas (escala 4-20mA, endereço Modbus, etc.).
- Utilize a função de mapeamento de ecos falsos (TVT – Time Varying Threshold) para suprimir reflexões indesejadas de obstáculos fixos no tanque.
Considerações Especiais
- Líquidos Agitados: Utilize funções de amortecimento (damping) ou média móvel para estabilizar a leitura.
- Espuma: A capacidade de medir através de espuma depende da densidade, espessura e constante dielétrica da espuma. Radares de onda coerente como o BLIT-R geralmente têm melhor desempenho que os pulsados.
- Condensação: Antenas com design otimizado ou sistemas de purga de ar podem ser necessários em caso de condensação severa.
Conclusão
Os transmissores de nível radar representam o que há de mais moderno e confiável na tecnologia de medição de nível sem contato. Sua combinação única de precisão, robustez e versatilidade os torna a solução ideal para uma vasta gama de aplicações na indústria, saneamento e agronegócio, desde o monitoramento de nível em reservatórios de água e ETEs até o controle de nível em tanques de produtos químicos e silos de grãos.
O BLIT-R da Indflow, com sua tecnologia avançada, precisão de ±2 mm e construção robusta, oferece uma solução nacional de alta qualidade, perfeitamente adaptada às necessidades do mercado brasileiro. É a escolha inteligente para quem busca confiabilidade, desempenho superior e baixa manutenção em suas medições de nível.
